Fase da obra 8 - Esquadrias

Boa noite pessoal!

Chegamos agora na fase das esquadrias.


O que é uma esquadria?

Esquadria é uma designação genérica para JANELAS e PORTAS.

Para que serve uma esquadria?

• FECHAR - ABRIR
• INTEGRAR – DIVIDIR - ISOLAR
• ENTRAR/SAIR: LUZ – VENTO - CALOR
• PROTEGER - DAR PRIVACIDADE - CONTEMPLAR

Uma porta possui vários componentes:

• Batente

• Aduela

• Sôcolo ou sóco

• Guarnição

•  Folha

•  Batedeira ou mata junta

Existem vários tipos de porta:

•  Porta pivotante



•  Porta de correr



• Porta de giro

•  Porta sanfonada

• Porta giratória

• Porta de rolo



•  Porta basculante



•  Porta automática



• Porta corta fogo

• Porta anti - pânico

Componentes de uma janela:

•  Caixilho

• Veneziana

• Batente



•  Guarnição

•  Ferragem



Tipos de janela:

•  Janela de giro

• Janela de guilhotina



•  Janela sanfonada

• Janela de correr

•  Janela basculante



•  Janela maxim-ar

Conforto ambiental:

Dispositivos EXTERNOS para proporcionar sombra:
QUEBRA-SOL ou BRISE-SOLEIL,
CHAPAS PERFURADAS,
BEIRAIS,
ELEMENTOS VAZADOS,
TOLDOS,
MARQUISES,
LIGHT SHELFS.

Podem ser: Verticais ou horizontais, fixos ou móveis.

Características: Bloqueia ou filtra a radiação antes que ela adentre o ambiente , interfere na composição de fachada.

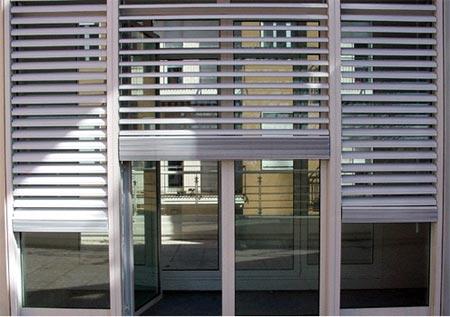

BRISE SOLEIL



BEIRAL

MARQUISE

Dispositivos INTERNOS para proporcionar sombra:


CORTINAS;
PERSIANAS;
PELÍCULAS.

　

Características:

Flexíveis;

Fácil operação;

Compõem o ambiente;

Não evitam o calor!

UTILIZAÇÃO CORRETA: baseia-se no estudo da INSOLAÇÃO no local onde será construída a edificação.

PERSIANA

CORTINA



 *Você sabia???

                                                        Fachadas "Pele de Vidro"
                              Esquadrias especiais chegam à terceira geração

Componentes de alumínio em módulos unitizados são a ultima palavra em fechamento cortina.

As esquadrias especiais requerem projeto específico, baseado no projeto arquitetônico do edifício. São fabricadas para atender as características exclusivas, mas tiram partido dos modelos de alumínio padronizados, que na sua maioria são produzidos em forma de T ou tubular retangular. Em geral, fazem parte do universo das soluções de fachada cortina utilizada na maioria dos edifícios comerciais, hotéis e flats.

Uma nova geração de esquadrias especiais, chamadas unitizadas, já trazem o vidro incorporado e são fixadas a ancoragens nas lajes.O trabalho de fechamento é bastante facilitado e preciso, como mostraram as obras da nova sede do BankBoston em São Paulo.

Mais informações no site:
http://metalica.com.br/fachadas-pele-de-vidro
